Блок предохранителей и реле моторного отсека UMO 5
| Код | Номинальный ток | Потребитель |
| EF04 | 7,5 A | Кондиционер |
| EF05 | 7,5 A | Левое и правое боковые зеркала |
| EF06 | 15 A | Насос отопителя |
| EF07 | 10 A | Терморегулирующий клапан / Блок управления автомобилем (VCU) |
| EF08 | 7,5 A | Блок управления автомобилем (VCU) |
| EF10 | 10 A | Питание системы управления электроприводом 1 |
| EF11 | 10 A | Питание системы управления электроприводом 2 |
| EF12 | 15 A | Звуковой сигнал |
| EF13 | 10 A | Электронная система управления батареей (BMS) / Питание системы управления электроприводом 3 |
| EF14 | 7,5 A | Модуль зарядки батареи |
| EF15 | 10 A | Блок управления автомобилем (VCU) |
| EF16 | 20 A | Питание для освещения 2 в блоке IBCM |
| EF17 | 20 A | Передний и задний стеклоочиститель |
| EF18 | 7,5 A | Выключатель стоп-сигналов |
| EF19 | 10 A | Реле вентилятора / Защитное реле (насос системы охлаждения тяговой батареи) / Главное реле (электрический отопитель салона, электромагнитный клапан терморегулирования, компрессор кондиционера) |
| EF20 | 20 A | Главное реле |
| EF21 | 20 A | Электрозамки дверей |
| EF22 | 30 A | Блок управления режимом Parking |
| EF23 | 30 A | Реле подачи питания на распределительный блок сигналов для антенн |
| EF24 | 40 A | Система динамической стабилизации |
| EF25 | 30 A | Реле зажигания |
| EF27 | 40 A | Вентилятор отопителя |
| EF28 | 40 A | Обогрев заднего стекла |
| EF30 | 50 A | Электровентилятор |
| EF31 | 50 A | Высоковольтный распределительный блок питания приборной панели (PDU)1 |
| EF32 | 60 A | Высоковольтный распределительный блок питания приборной панели (PDU)2 |
| EF34 | 80 A | Электроусилитель руля |
| EF36 | 7,5 A | Блоки управления вентилятора / вакуумного насоса |
| EF38 | 10 A | Блок управления автомобилем (VCU) / Трехсторонний клапан |
| EF39 | 15 A | Насос охлаждения тяговой батареи |
| EF40 | 15 A | Насос охлаждения электромотора |
| EF41 | 20 A | Электрозамки дверей |
| EF42 | 7,5 A | Блок интегрированных систем питания (IPS) |
| EF44 | 15 A | Насос омывателя стекол |
| EF45 | 10 A | EVAP valve / PTC heater |
| EF49 | 60 A / 40 A | Система динамической стабилизации |
| EF50 | 30 A | Вакуумный насос |
| - | - | Реле |
| ER02 | 20 A | Главное реле |
| ER03 | 20 A | Реле звукового сигнала |
| ER05 | 40 A | Реле вентилятора отопителя |
| ER07 | 40 A | Реле обогрева заднего стекла |
| ER11 | 30 A | Реле стеклоочистителя 1 |
| ER12 | 30 A | Реле стеклоочистителя 2 |
| ER15 | 30 A | Реле вакуумного насоса |
| ER17 | 30 A | Защитное реле |

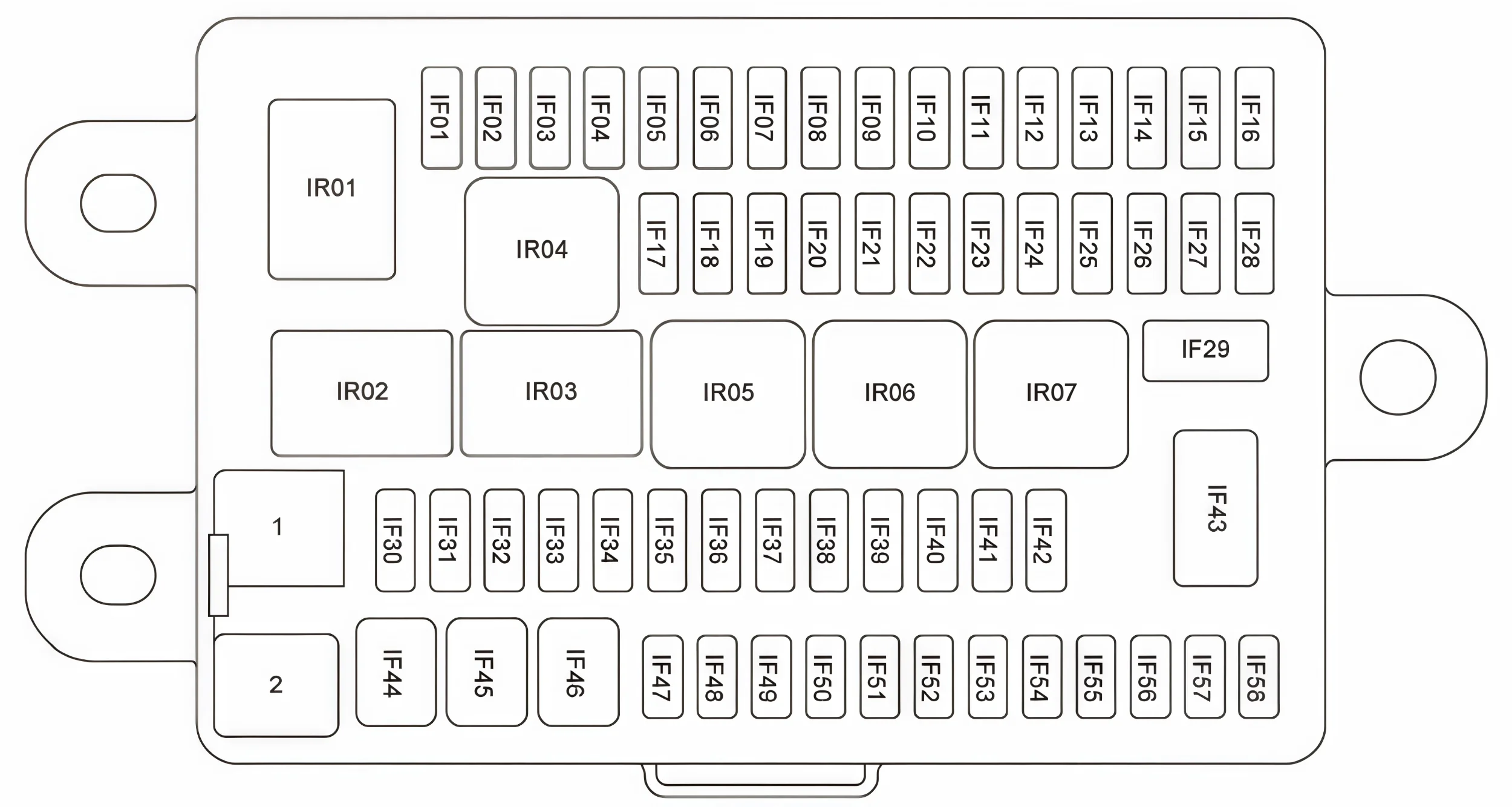

Блок предохранителей и реле приборной панели UMO 5
| Код | Номинальный ток | Потребитель |
| IF01 | 20 A | Розетка 12 В |
| IF02 | 7,5 A | Блок управления автомобилем (VCU) / Блок комфорта (IBCM) / Реле обогрева заднего стекла |
| IF03 | 7,5 A | Блок мультимедийной системы и развлекательных функций |
| IF04 | 7,5 A | Зарядный USB-разъем |
| IF08 | 7,5 A | Блок телематики |
| IF09 | 7,5 A | Модуль радиоприемника / Блок климатической системы / Датчик дождя (RLS) |
| IF10 | 7,5 A | Дисплеи / Часы / Цифровое радио |
| IF11 | 7,5 A | Блок управления системой кругового обзора |
| IF17 | 10 A | Блок управления подушками безопасности |
| IF18 | 7,5 A | Электронная система управления батареей(BMS) / Блок управления автомобилем (VCU) / Питание системы управления электроприводом (IDU) / Блок интегрированных систем питания (IPS) / Зажигание блока управления зарядными устройствами (charging GWM) |
| IF19 | 7,5 A | Блок комфорта / Зажигание модуля информационных сетей / Стоп-сигналы |
| IF21 | 7,5 A | Система динамической стабилизации |
| IF22 | 7,5 A | Электроусилитель рулевого управления / Датчик угла поворота рулевого колеса / Комбинированный переключатель |
| IF23 | 7,5 A | Мультимедийная система (AVNT) / Блок климатической системы (HVAC) / Модуль телеметрии / Мотор защиты от защемления люка / Мотор защиты от защемления солнцезащитной шторки люка |
| IF24 | 7,5 A | Блок распределения питания приборной панели |
| IF25 | 7,5 A | Блок переключателей приборной панели / Левая передняя блок-фара /Правая передняя блок фара / Акустическая система оповещения (AVAS) / Блок управления режимом Parking (PCU) |
| IF26 | 7,5 A | Блок радара средней дальности / Система помощи при парковке задним ходом / Система предупреждения о сходе с полосы / Система 360 градусов |
| IF32 | 15 A | Блок комфорта |
| IF35 | 7,5 A | Модуль информационных сетей |
| IF36 | 15 A | Сигналы поворотников |
| IF37 | 7,5 A | Переключатель режимов движения |
| IF39 | 7,5 A | Приборная панель |
| IF41 | 7,5 A | Блок диагностики |
| IF43 | — | Перемычка в блоке предохранителей |
| IF45 | 30 A | Модуль управления в правой передней двери |
| IF46 | 30 A | Модуль управления в левой передней двери |
| IF48 | 20 A | Питание освещения салона группы 1 |
| IF50 | 20 A | Питание блока развлекательных функций и информационных систем автомобиля |
| IF51 | 20 A | Электрорегулировка водительского сиденья |
| IF54 | 20 A | Питание блока мультимедийной системы и развлекательных систем автомобиля |
| IF55 | 20 A | Сервопривод люка |
| IF56 | 20 A | Сервопривод солнцезащитной шторки |
| - | - | Реле |
| IR01 | 30 A | Реле питания группы аксессуаров |
| IR04 | 20 A | Главное реле зажигания |
